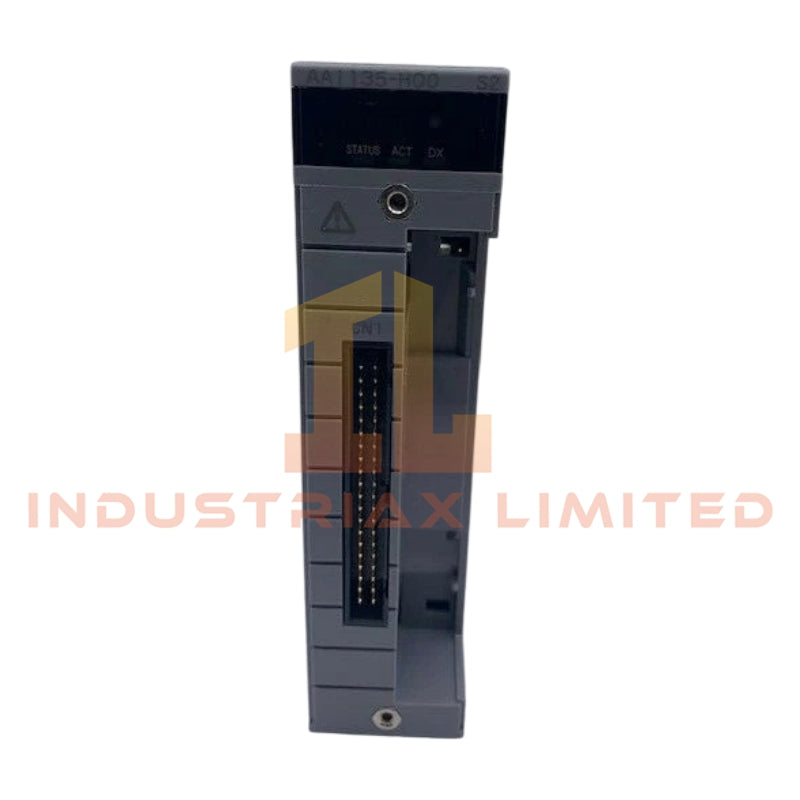

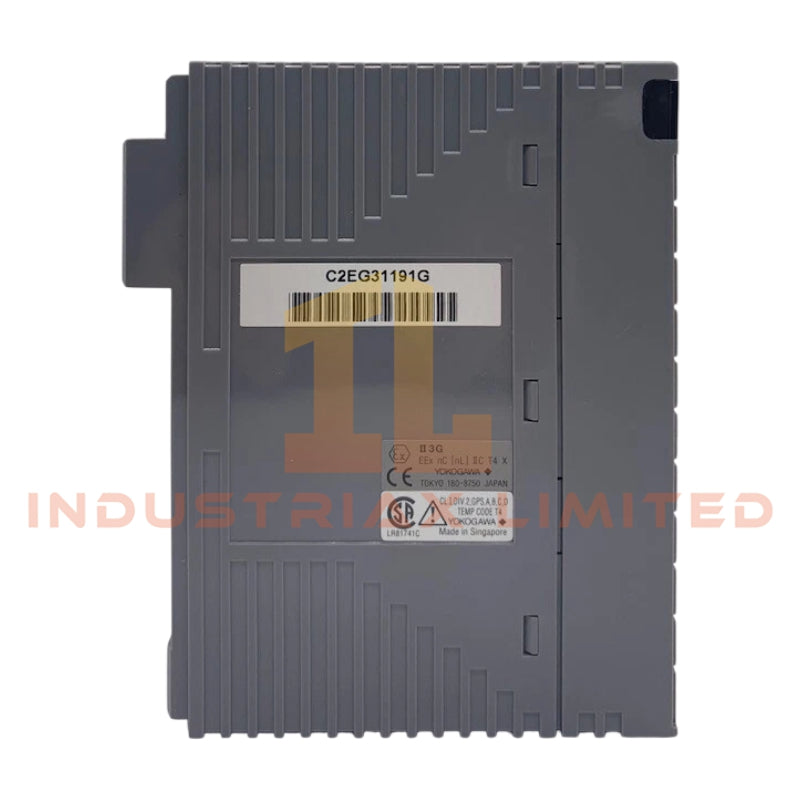

Modul Input Analog Yokogawa AAI135-H00/K4A00

Yokogawa AAI135-H00/K4A00, yang juga disebut Modul Input Analog AAI135, berfungsi sebagai komponen perangkat keras khusus untuk akuisisi sinyal arus 4-20 mA dalam jaringan pemrosesan input analog DCS. Dikonfigurasi untuk terminasi loop arus lapangan dan dekode komunikasi digital superimposisi HART, Yokogawa AAI135-H00/K4A00 (Modul Input Analog AAI135) menyediakan eksekusi fisik/elektrik langsung.

Rincian Akhiran & Matriks Model

• AAI135: Model dasar, modul input analog 4-20 mA terisolasi 8 saluran
• H00: Konfigurasi dasar diatur dengan dukungan komunikasi HART diaktifkan melalui antarmuka modul

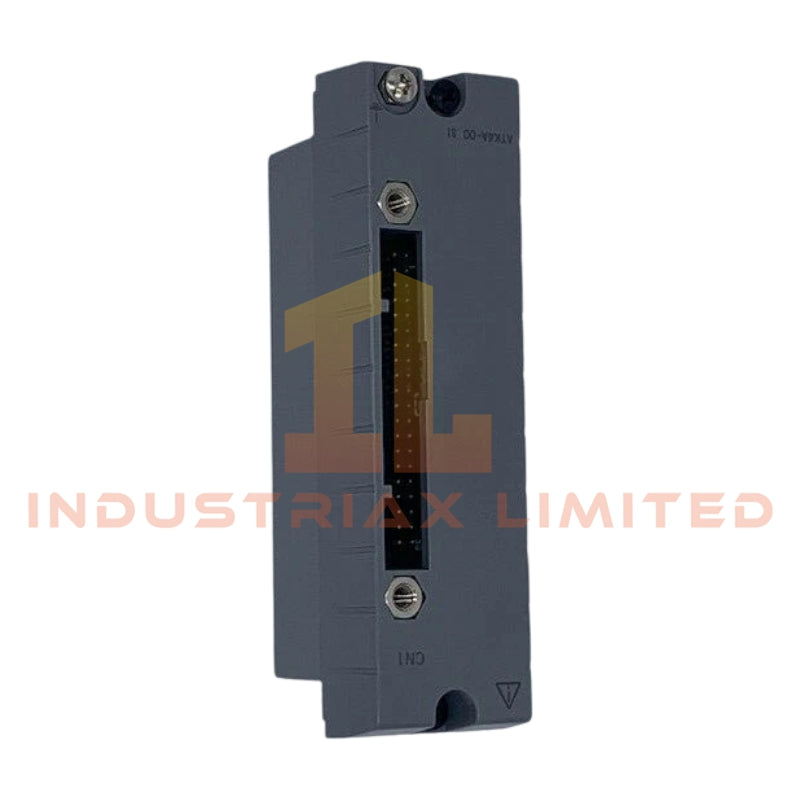

• K4A00: Opsi adaptor antarmuka kabel KS, kompatibel dengan rakitan terminasi ATK4A-00

Spesifikasi Perangkat Keras

Parameter	Spesifikasi
Model Merek	Yokogawa AAI135-H00/K4A00
Asal	Jepang
Berat	0,3 kg
Sinyal Input	4-20 mA
Saluran	8 saluran, terisolasi
Arus Input yang Diizinkan	25 mA
Tegangan Tahan	500 V AC (input-sistem, 1 menit); 500 V AC (saluran-saluran, 1 menit)
Resistansi Input	290 ohm (20 mA, daya ON) hingga 450 ohm (4 mA, daya ON); >= 500 k ohm (daya OFF)
Akurasi	+/- 16 uA
Komunikasi	Overlay protokol HART didukung

Pengkondisian Sinyal Proses dan Penanganan Loop HART

Modul ini mengimplementasikan superimposisi protokol HART pada loop analog 4-20 mA, memungkinkan pengukuran analog simultan dan komunikasi perangkat lapangan digital tanpa perangkat keras pemisah sinyal. Isolasi galvanik antar-saluran mengurangi kopling listrik antar-saluran dalam kondisi terminasi loop campuran, menjaga akuisisi arus yang stabil di semua 8 input dalam konfigurasi I/O yang padat.

Pertanyaan yang Sering Diajukan

Q: Apakah modul ini mendukung penggantian hot-swap di bawah daya backplane aktif?
A: Kemampuan hot-swap tergantung pada desain rak sistem; isolasi listrik dipertahankan per saluran, tetapi perilaku backplane ditentukan oleh sistem.

Q: Apa pengaruh komunikasi HART terhadap akurasi pengukuran 4-20 mA?
A: Sinyal HART disuperimposisi pada frekuensi amplitudo rendah; pengukuran arus analog tetap dalam pita akurasi +/- 16 uA yang ditentukan.

Q: Bisakah saluran yang tidak digunakan dibiarkan sirkuit terbuka?
A: Saluran terbuka harus mengikuti pedoman terminasi untuk menghindari pengambilan noise; resistansi input dalam keadaan daya OFF adalah >= 500 k ohm.

Pedoman Pemasangan Lapangan

• Pertahankan polaritas yang benar untuk setiap sambungan loop 4-20 mA pada antarmuka terminal
• Gunakan kabel twisted pair berpelindung untuk semua saluran input analog
• Arde pelindung kabel pada referensi arde satu titik untuk menghindari arus loop arde
• Pastikan adaptor antarmuka kabel KS ATK4A-00 terpasang sepenuhnya sebelum menyalakan sistem
• Hindari perutean kabel input analog sejajar dengan saluran listrik tegangan tinggi atau switching
• Verifikasi integritas isolasi saluran sebelum mengoperasikan instalasi multi-loop

Spesifikasi

• Merek: Yokogawa
•
  :


Keuntungan

• Keandalan tinggi di lingkungan industri


• Mendukung operasi berkelanjutan
• Kompatibel dengan sistem PLC/DCS utama
