Keterangan

Gambaran Umum Produk

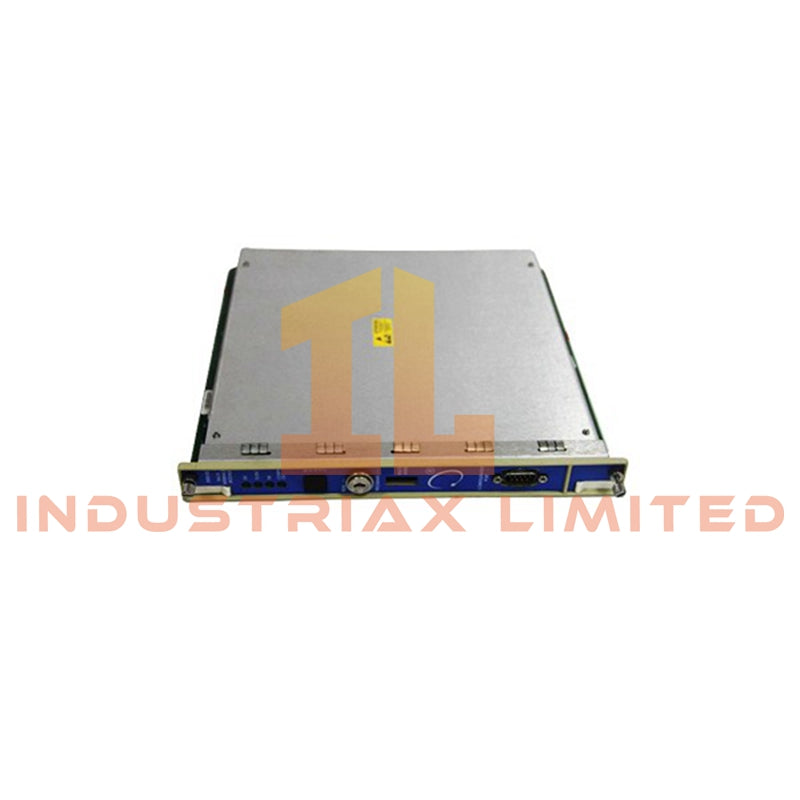

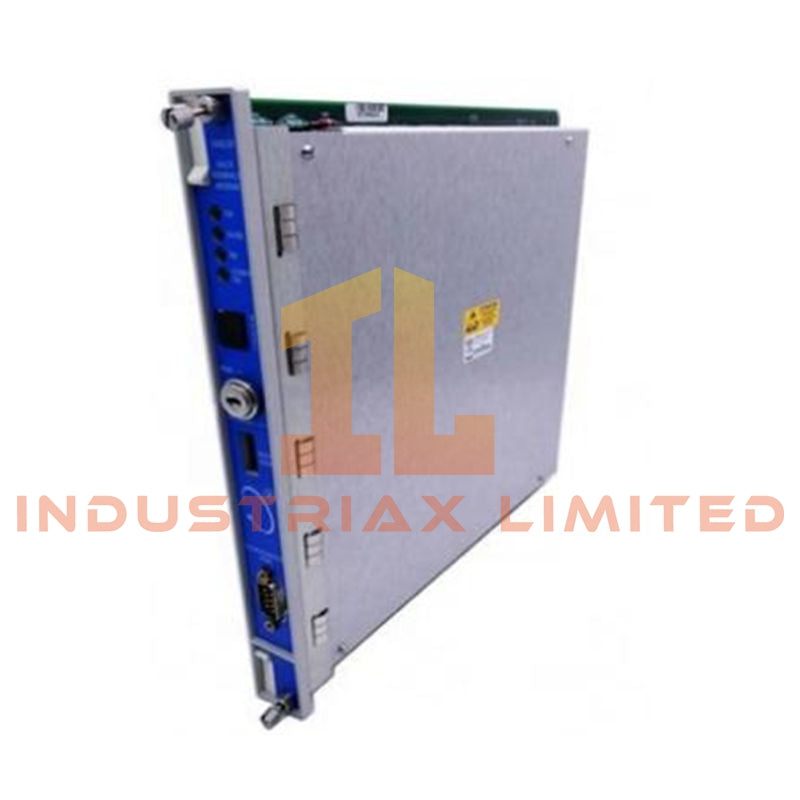

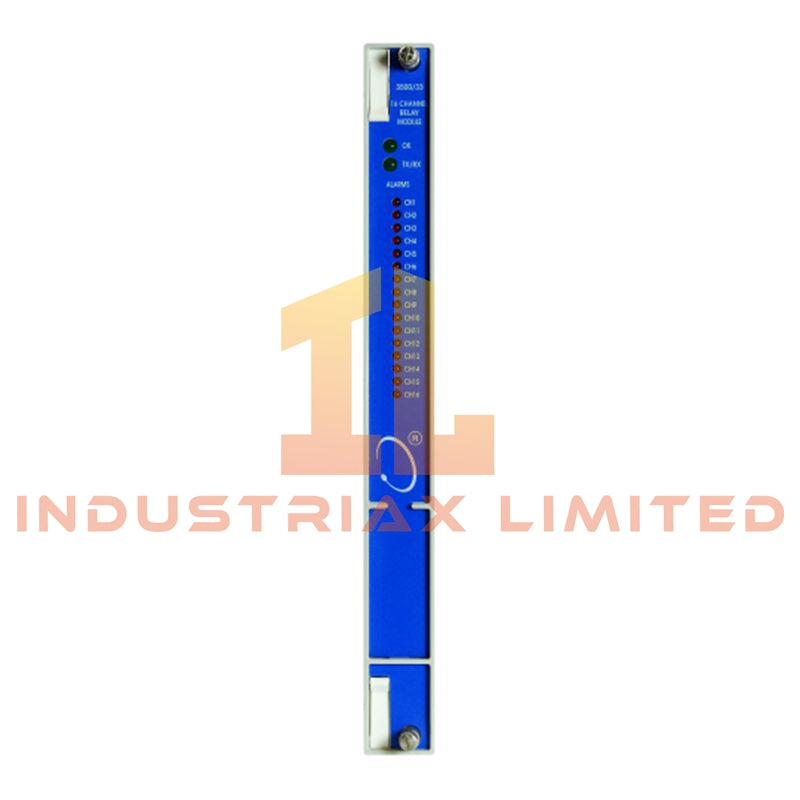

Bently Nevada 3500/33 (162291-01)adalah modul antarmuka relai yang terpasang di rak yang direkayasa untuk Sistem Perlindungan Mesin 3500. Modul ini menyediakan 16 saluran relai independen yang dirancang untuk eksekusi alarm yang dapat dikonfigurasi, pemrosesan logika voting, dan interlock perlindungan mesin berdasarkan data kondisi yang dipantau.

Modul ini dipasang di dalam sasis rak 3500, menempati slot tinggi penuh yang diposisikan di sebelah kanan Transient Data Interface (TDI). Modul ini umumnya digunakan untuk mengimplementasikan logika pematian, anunsiasi alarm, dan integrasi sistem perlindungan di lingkungan peralatan berputar.

Kinerja Listrik & Relai

• Total Output: 16 saluran relai independen

• Konfigurasi Relai: SPDT (kontak Bentuk C)

• Pengelompokan Saluran: 4 kelompok 4 saluran, dapat dikonfigurasi sebagai NE atau ND

• Kemampuan Pengalihan: Mendukung pengalihan tingkat rendah dan tingkat daya tergantung pada desain sistem

• Beban Pengalihan Minimum: 100 mA @ 5 VDC

Peringkat Beban DC

• Arus Maksimum: 5 A

• Tegangan Maksimum: 125 VDC (sistem standar) / 30 VDC (konfigurasi failsafe)

• Daya Maksimum:

• 70 W @ 24 VDC

• 10 W @ 48 VDC

• 9 W @ 60 VDC

Peringkat Beban AC

• Arus Maksimum: 5 A

• Tegangan Maksimum: 250 VAC

• Daya Maksimum: 1200 VA

Kemampuan Kontak Tingkat Rendah

• Beban minimum: 1 mA @ 1 VDC (operasi yang kompatibel dengan kontak emas)

Logika Kontrol & Perilaku Fungsional

• Logika Drive Alarm yang sepenuhnya dapat diprogram per saluran

• Mendukung struktur logika Boolean (AND / OR)

• Menerima beberapa sumber input:

• Sinyal status peringatan

• Kondisi alarm bahaya

• Status sistem Tidak-OK

• Variabel terukur dari saluran monitor rak mana pun

• Memungkinkan konfigurasi logika voting untuk skema perlindungan berlebihan

• Mendukung penugasan logika saluran independen di semua 16 output

Daya & Keandalan

• Konsumsi Daya Khas: 5,8 W

• Masa Pakai Kontak Relai:

• Standar: ~10.000 siklus mekanis/elektrikal

• Varian yang diperpanjang: hingga 100.000 siklus (tergantung pada konfigurasi dan kondisi beban)

• Peredam Busur: Jaringan peredam 250 Vrms terintegrasi

• Konstruksi Relai: Disegel epoksi untuk ketahanan lingkungan dan toleransi getaran

Peringkat Lingkungan

• Suhu Operasional: –30°C hingga +65°C

• Suhu Penyimpanan: –40°C hingga +85°C

• Kelembaban Relatif: hingga 95% non-kondensasi

• Dirancang untuk tugas berkelanjutan di lingkungan perlindungan mesin

Data Mekanik

Modul Utama

• Dimensi: 241 × 24,4 × 242 mm

• Berat: 0,7 kg

Modul I/O

• Dimensi: 241 × 24,4 × 99,1 mm

• Berat: 0,4 kg

Pemasangan Rak

• Slot depan: 1 posisi tinggi penuh

• Slot belakang: 1 posisi I/O tinggi penuh

• Penempatan: Sisi kanan modul TDI dalam arsitektur rak 3500

Area Aplikasi

• Sistem perlindungan turbin dan kompresor

• Logika pematian pemantauan kondisi pompa dan motor

• Sistem anunsiasi alarm industri

• Eksekusi interlock proses dan logika keselamatan

• Platform perlindungan getaran mesin berputar

FAQ

Q1: Bisakah setiap relai beroperasi secara independen?
Ya, semua 16 output relai dapat dikonfigurasi secara individual dengan logika alarm khusus.

Q2: Apakah modul ini mendukung logika perlindungan berlebihan?
Ya, modul ini mendukung logika voting dan struktur alarm Boolean multi-input untuk strategi redundansi.

Q3: Di mana posisi pemasangan di rak?
Modul ini dipasang di sebelah kanan modul TDI menggunakan satu pasang slot depan dan belakang dengan tinggi penuh.

Spesifikasi

• Merek: Bently Nevada
•
  :


Keuntungan

• Keandalan tinggi di lingkungan industri


• Mendukung operasi berkelanjutan
• Kompatibel dengan sistem PLC/DCS utama
