Keterangan

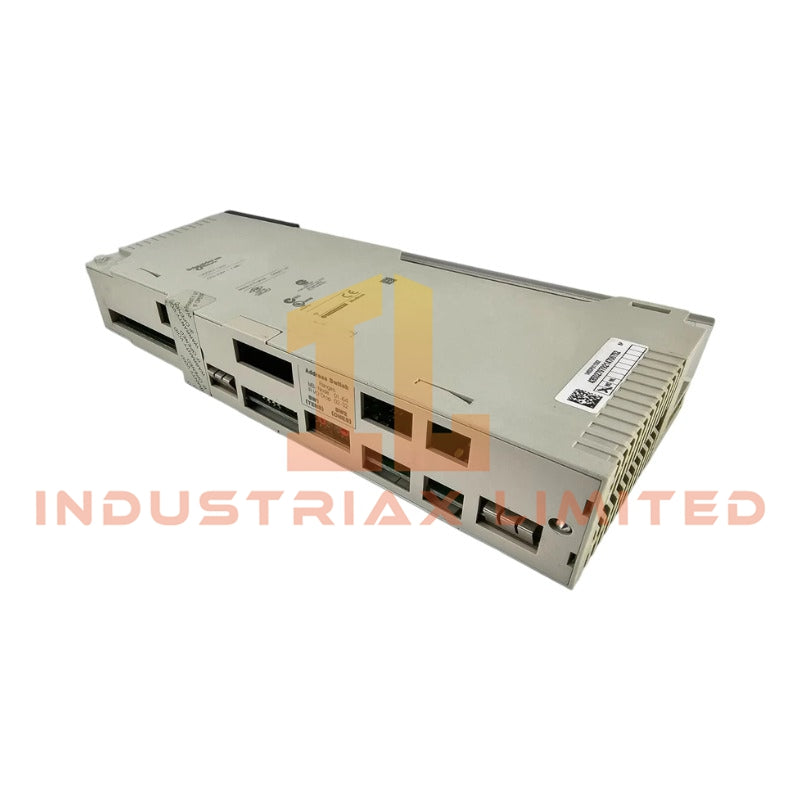

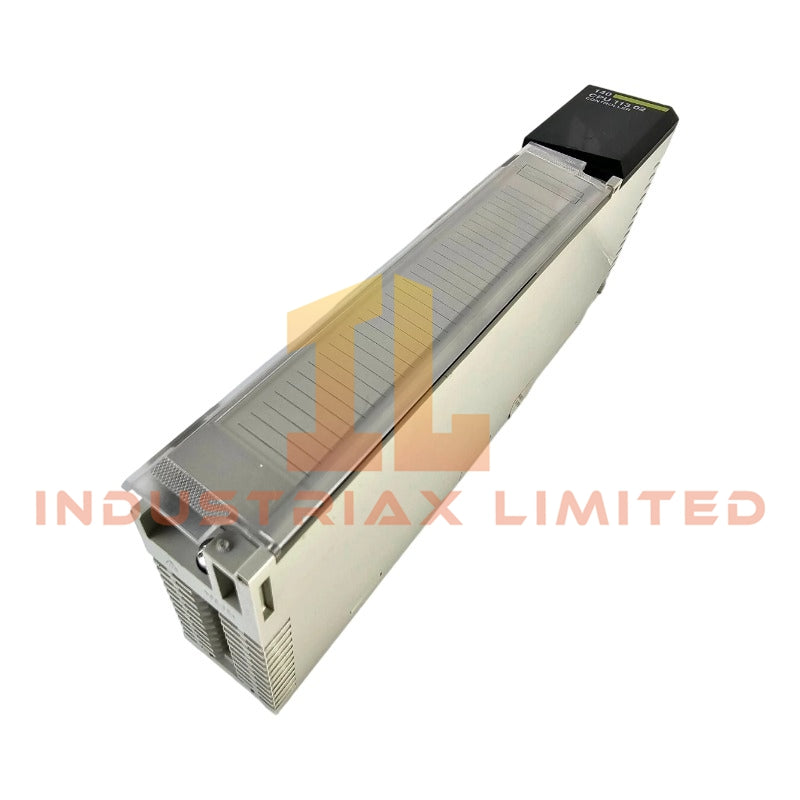

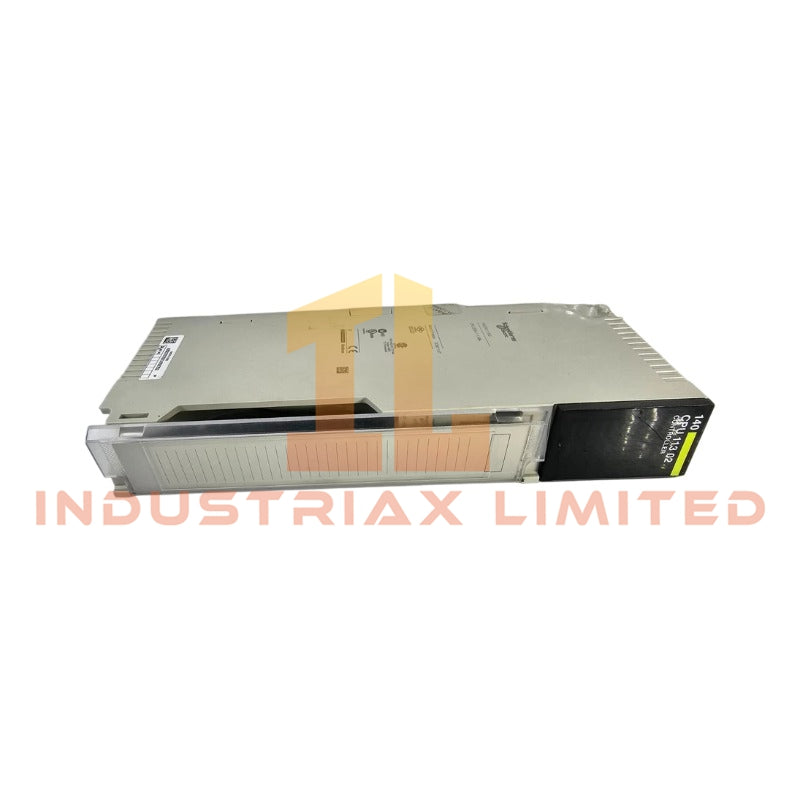

Modul Prosesor Schneider Electric 140CPU11302 Modicon Quantum
Dikonfigurasi untuk eksekusi pemindaian PLC deterministik dan penanganan komunikasi serial/jaringan dalam infrastruktur otomatisasi Modicon Quantum, Schneider Electric 140CPU11302 Modicon Quantum - 1 Modbus RS232, 1 Modbus Plus (Modul Prosesor 80186) menyediakan pemrosesan kontrol berbasis backplane langsung untuk koordinasi I/O dan eksekusi protokol Modbus di seluruh rak sistem Quantum.
Rincian Akhiran & Matriks Model
Tidak ada dekomposisi akhiran formal yang didefinisikan dalam kumpulan data yang disediakan untuk modul prosesor ini. Penunjukan diperlakukan sebagai pengidentifikasi perangkat keras tunggal tetap: 80186 dalam keluarga prosesor Modicon Quantum.
Spesifikasi Perangkat Keras
| Parameter |
Spesifikasi |
| Merek Model |
Schneider Electric 140CPU11302 |
| Berat |
0,3 kg (0,7 lb AS) |
| Dimensi |
Tidak ditentukan dalam data yang disediakan |
| Suhu Operasi |
0 hingga 60 derajat Celcius |
| Konsumsi Daya |
Persyaratan arus backplane 780 mA |
| Arsitektur CPU |
Mikroprosesor 80186 |
| Frekuensi Jam |
20 MHz |
| Memori Internal |
RAM 109 kB |
| Port Komunikasi |
1 x Modbus RS232, 1 x Modbus Plus |
| Kapasitas I/O |
64 I/64 O lokal maks, 64 I/64 O remote maks |
Profil Komunikasi Backplane & Eksekusi Modbus Schneider Electric
Modul ini menjalankan kontrol pemindaian siklik melalui arbitrasi backplane rak Modicon Quantum, menyinkronkan kata-kata I/O terdistribusi dan drop jarak jauh melalui siklus pembaruan deterministik. Modbus RS232 digunakan untuk pertukaran data serial point-to-point, sementara Modbus Plus mendukung segmentasi jaringan multi-drop dengan kontrol akses berbasis token. Perilaku waktu prosesor ditentukan oleh karakteristik eksekusi instruksi 0,3 hingga 1,4 md (lingkungan LL984), memungkinkan urutan loop pemindaian yang dapat diprediksi. RAM yang didukung baterai mendukung retensi parameter dalam kondisi kehilangan daya, menjaga integritas waktu proses di seluruh siklus restart.
Pertanyaan yang Sering Diajukan
Q1: Bisakah prosesor 80186 di-hot-swap dalam rak Quantum yang sedang aktif?
A1: Modul ini tidak dirancang untuk operasi hot-swap. Pelepasan atau penyisipan memerlukan pemutusan daya backplane rak untuk menghindari kesalahan arbitrasi bus dan kerusakan status memori.
Q2: Apa dampak arus backplane dari prosesor ini?
A2: Modul ini memerlukan sekitar 780 mA dari catu daya backplane Quantum, yang harus diperhitungkan dalam penganggaran daya rak total.
Q3: Apakah Modbus Plus beroperasi secara independen dari RS232 pada prosesor ini?
A3: Ya. Antarmuka RS232 dan Modbus Plus beroperasi sebagai saluran komunikasi independen yang dikelola oleh logika penanganan komunikasi dual-port prosesor.
Panduan Instalasi Lapangan
Prosesor harus dipasang ke rak Modicon Quantum yang sepenuhnya dimatikan. Pastikan penyelarasan konektor backplane yang benar sebelum penyisipan untuk mencegah kerusakan pin atau ketidakselarasan bus. Kabel komunikasi berpelindung diperlukan untuk segmen RS232 dan Modbus Plus, dengan terminasi pelindung pada satu titik referensi bumi untuk meminimalkan arus loop tanah. Pertahankan pemisahan antara kabel komunikasi dan konduktor tegangan tinggi untuk mengurangi kopling elektromagnetik. Verifikasi kepatuhan anggaran daya rak sebelum penyalaan, dengan perhatian khusus pada beban arus backplane kumulatif. Modul baterai harus dipasang dan diverifikasi kemampuan retensinya sebelum commissioning.
